Cadence的计算器可是个好东西，能帮助我们分析结果。计算器可以从仿真得出的数据，进行计算，从而得到我们想要的东西。
一、 计算波形的频率
如果我们得到一个周期的波形，想知道这个波形的频率，一般是看波形图，然后去计算。现在用计算器，直接可以得到频率。

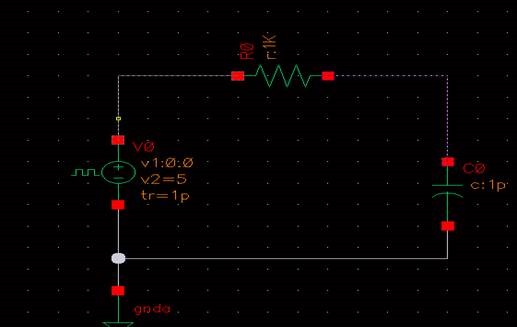

如下电路图，电阻1k，电容1p：
输入是一个周期为2ns的方波，也就是频率为500M。

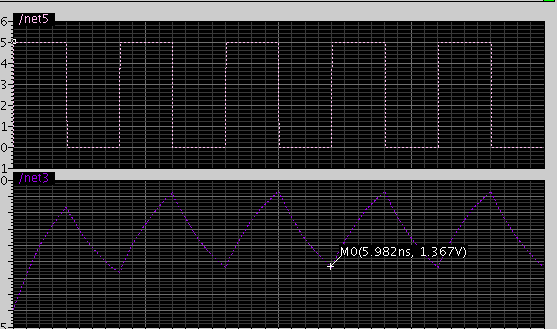

通过spectre的tran仿真。得到输入和输出的波形图。
当然可以从图中去读出数据，然后得到周期，就得到了频率。
下面介绍用计算器。

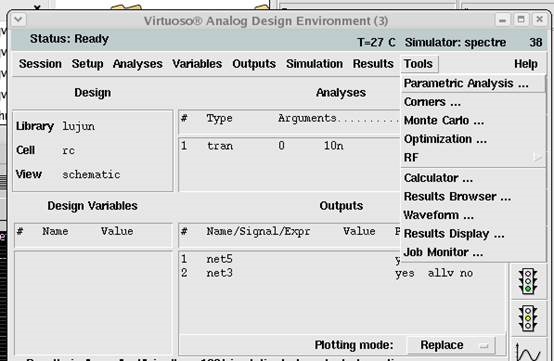

选择ADE环境tools->calculator。
进入到计算器界面。
选择tran下的vt。因为我们是在tran下仿真的。Vt表示选取电压，it表示选择电流。

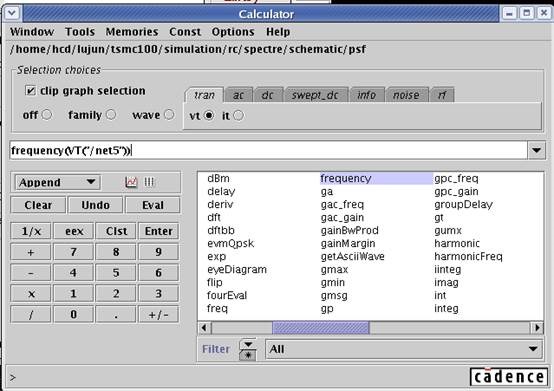

选择vt后，选择原理图中的信号，这里选择的是输入信号，这时候就会在下面的空白框中显示VT(“/net5”)。表示选择net5的电压，也就是我们的输入信号。选择下面函数中的frequency，频率函数。就会看到在VT(“/net5”)前多了一个frequency。点击下面的Eval按钮。就计算出来查看信号的频率。
得到计算出来的是499.9M。和500M有点误差，不过这误差可以忽略。
二、 查看3db带宽
放大器中需要查看3db带宽，这也可以用计算器计算出来。
还是以上面的rc电路为例

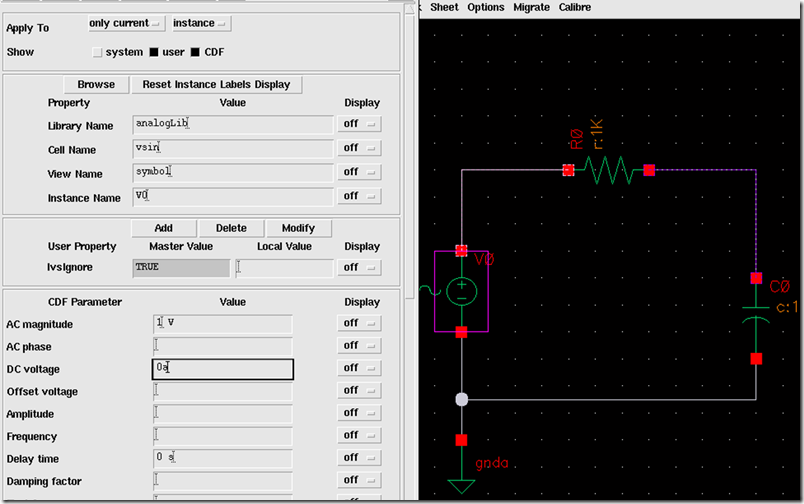

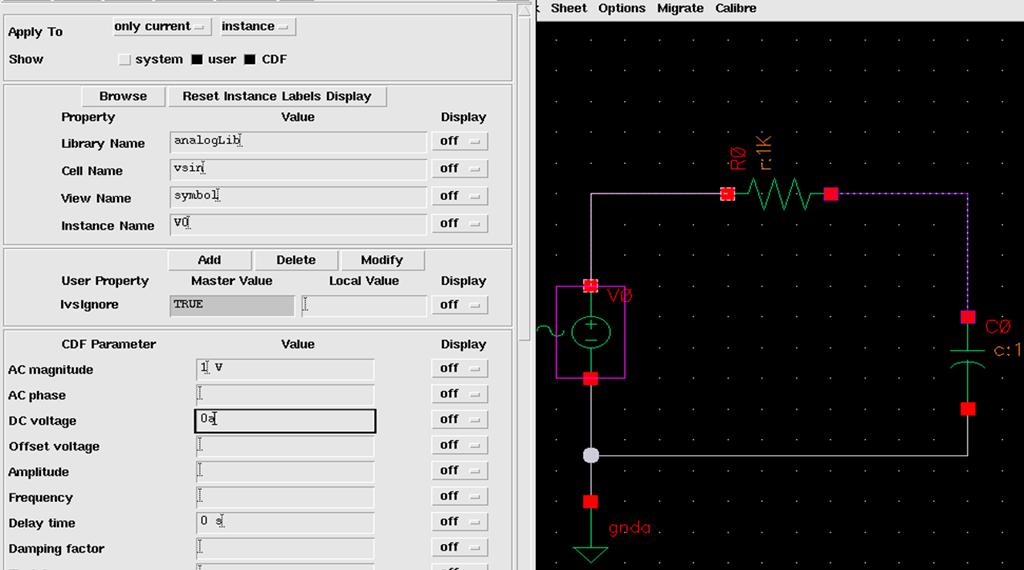

输入信号源为正弦信号源，设置AC幅度为1，DC电压为0.

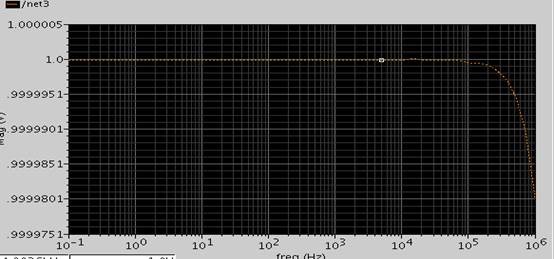

在ADE环境下AC仿真，得到输出波形图。
当输出降到输入的0.69时的频率就是3db带宽。当然也可以从图中得到。
还是使用计算器。
打开计算器。

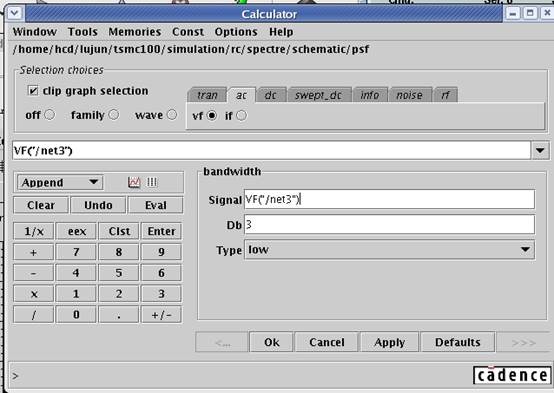

选择ac->vf，因为是ac仿真。选择电路图的输出。得到VT(“/net5”)。选择函数中的bandwidth。这里是看3db，所以不用更改数据，如果要看其他db的，改db的值即可。电路图是低通滤波器，这里选择type为low。

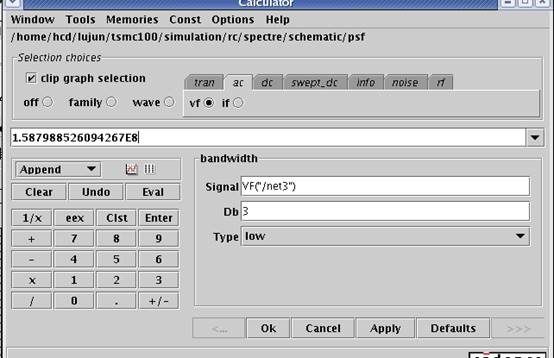

点击ok。在点Eval。得到
这样就得到了3db带宽。
三、 得到一些计算表达式的值
通过dc扫描，会得到一组数据。但是要对这组数据处理，比如对于这组数据a要进行 （a-3）/5操作。
以上图为例：
通过计算器，将ac扫描得到的值为数据读入计算器，即ac->vf，然后选择电路图中的输出。

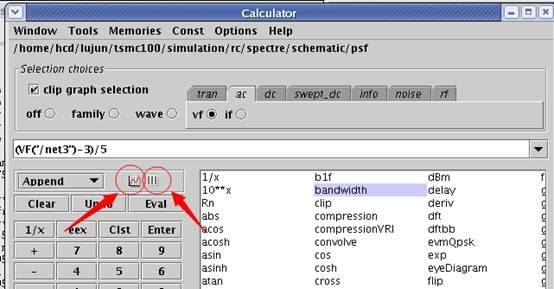

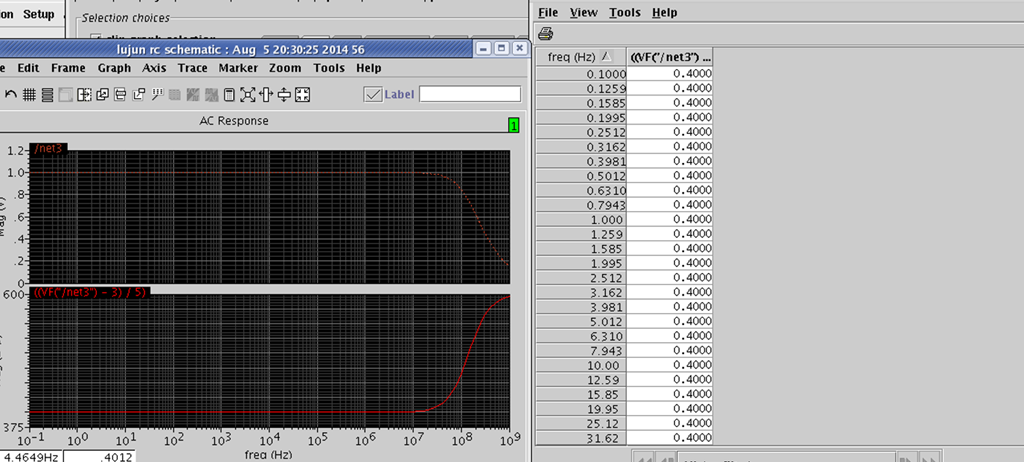

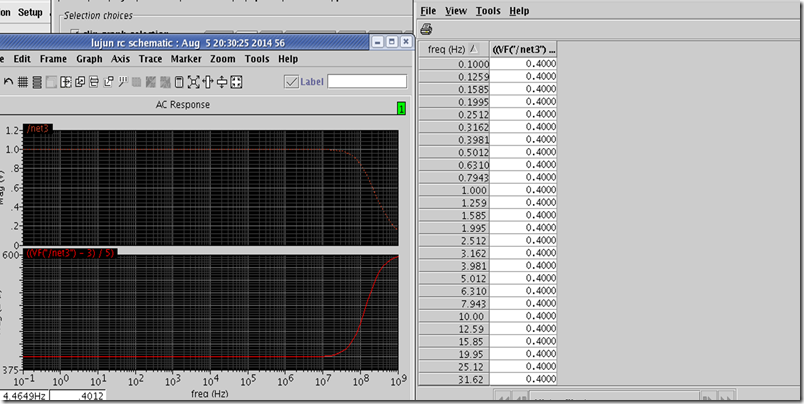

写入表达式。图中红色箭头左边的是显示结果的波形，右边是显示结果的表格。
从中，可以得到，计算器的使用步骤。先仿真，得到数据。然后将数据读入到计算器中，使用函数，或者自己构造表达式，得到结果。将结果用波形显示，或者表格显示。
总的来说，计算器是很好用的，可以用来计算很多东西。特别是自带的函数，加以运用会很容易得到结果。
表格也是很好用的，表格会列出电路扫描得到的各个值。有了这些值，就可以得知电路在每个扫描点的状态。
