ARM编译器(二)arm编译器

这里说的arm编译器,是指arm公司出的编译器,包括以下几个:

  • armclang:  编译 c ,c++, GNU assembly language的源代码,不能编译ARM汇编代码

  • armasm: 只能编译 arm汇编代码

  • armlink:  链接器,用来将目标代码,链接成可执行程序

  • armar:  打包,将目标代码打包成一个库

  • fromelf: 将可执行程序,转换为其他的镜像文件。

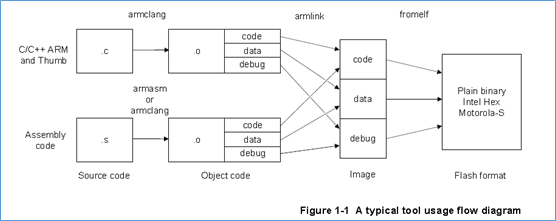

    以下是编译流程


    这个编译器,和ARM-GCC编译器最大的区别在于,这个工具是要收费的,而ARM-GCC是不用收费的。

一、armclang

1、--target

armclang工具,需要指定target,表示对于源代码,使用哪一种ARM指令集进行编译。只有两个选项:

  • --target=aarch64-arm-none-eabi   : 指定使用aarch64

  • --target=arm-arm-none-eabi      : 指定使用aarch32

2、--mcpu

    --mcpu, 表示对于源代码,指定针对指定的处理器进行编译。当指定了target,可以不指定这个。

如:--mcpu=cortex-a53     : 指定处理器是cortex-a53,这样编译的指令,就是目标在该处理器上执行的指令。

使用armclang --target=aarch64-arm-none-eabi  –mcpu=list查看 aarch64下支持的处理器

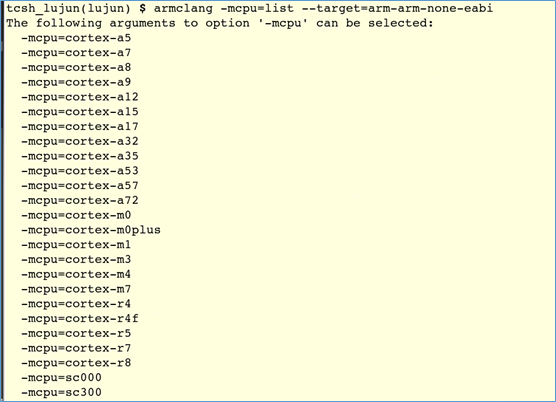

使用armclang --target=arm-arm-none-eabi –mcpu=list查看 aarch32下支持的处理器


3、--march

--march指定,编译代码时,针对哪一个架构进行编译。

使用armclang --target= aarch64-arm-none-eabi -march=list 查看aarch64下支持的架构,可以看出对于aarch64,总共支持3种架构。

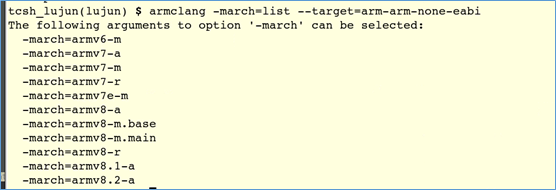

使用armclang --target=arm-arm-none-eabi -march=list 查看aarch32下支持的架构,这个支持的架构就多了,从armv6-armv8。




4、-g

编译器编译的时候,加上调试信息

5、-Olevel

    优化等级,level越高,优化等级越高。 -O0表示没有优化。-Os表示减小代码密度,平衡代码大小和代码速度。-Omax表示针对该target,使用最大的优化。

6、-marm -mthumb

指令集 : -marm表示A32指令集  , -mthumb表示T32指令集

7、-Wpedantic

显示警告信息

8、-S

将c代码,或者.S代码,预处理,生成.s代码。

9、-c

只编译不链接,生成中间目标代码(.o)

例子:


二、armasm

armasm工具,只能编译ARM汇编代码,不能编译GNU汇编代码。

1、-I

指定搜索目录

2、--cpu

指定的指令集

如  --cpu=8-A.64   ,  指定armv8架构的64bit的指令集

3、-g

汇编,加上调试信息

4、--predefine

定义一个宏,传递给汇编代码中使用。

例子:


三、armlink:

链接器,用来链接各个.o文件,得到最终的elf。

1、--ro_base

指定RO段的起始地址

2、--rw_base

指定RW段的起始地址

3、--zi_base

指定bss段的起始地址

4、--map  --symbols

显示生成镜像的memory map,以及symbols信息

5、--scatter

指定链接脚本

6、--output

指定生成的文件

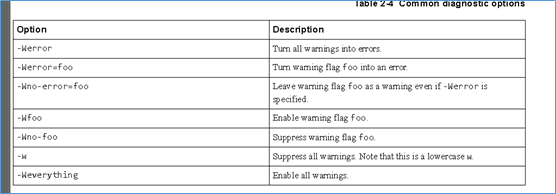

7、诊断信息

诊断信息的选项:


8、不使用链接脚本

使用armlink链接init.o 和 main.o,生成可执行文件。其中代码段起始地址是0,数据段起始地址是0x400000,bss段的起始地址是0x405000。

init.o的init段,作为生成可执行文件的最开始段。

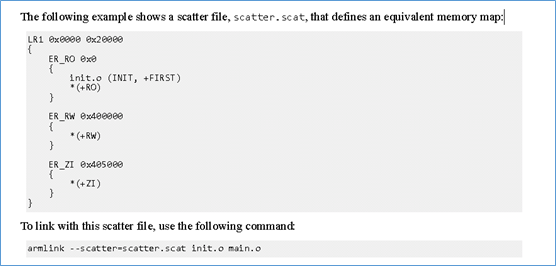

9、使用链接脚本

以下是使用链接脚本来进行链接。

下图中,链接脚本的格式。

外面指定LR1,是一个大段,从地址0x0000-0x2000。在这个RL1段,包括3个小段

  • ER_RO: 只读段,从0地址开始。其中init.o的INIT段作为这个段的开始,其他段放置在这个段的后面

  • ER_RW:  可读可写段,从0x400000开始

  • ER_ZI:   bss段,从0x405000开始

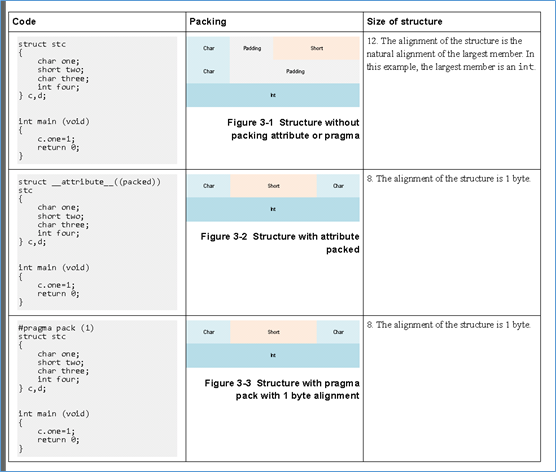

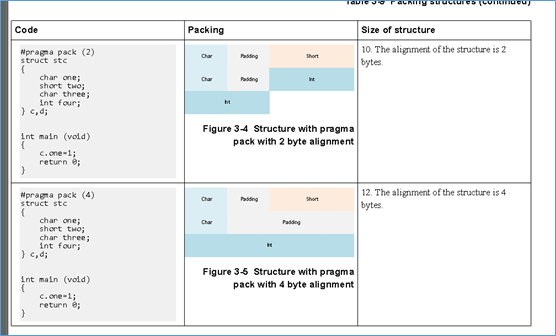

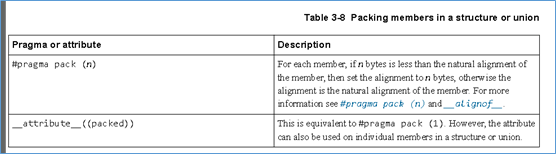

10、#pragma pack(n)

#pragma用来指定打包数据时,各个数据的空间占据。


对于char型,占用1个字节, 对于short型,占用2个字节, 对于int型,占用4个字节。



fromelf

反汇编工具。

fromelf  --text  –c  –a  elf文件  -o  文本文件
